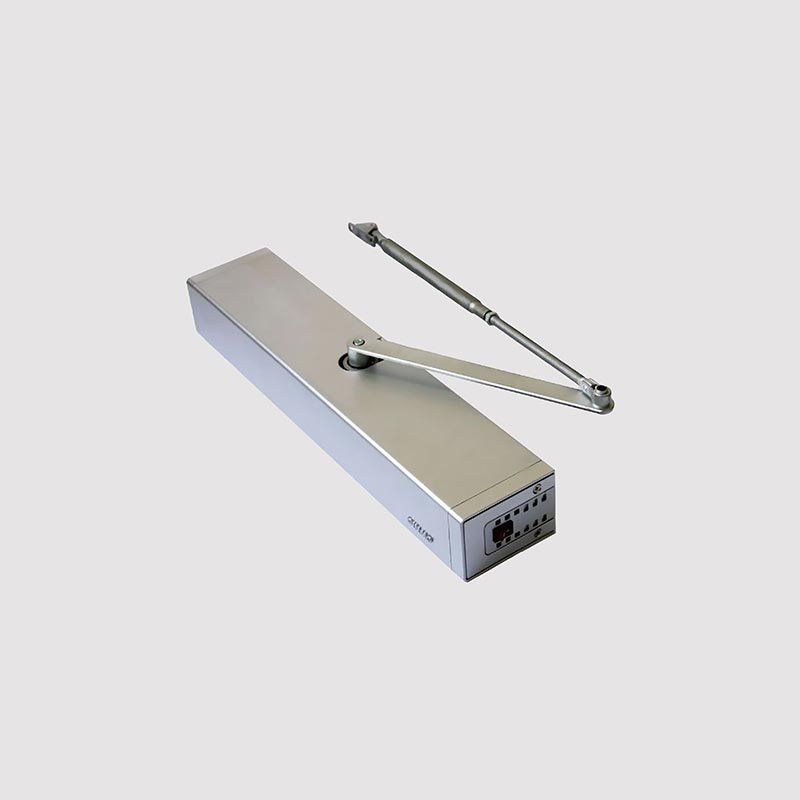

300 kg automatický ovládač hojdačky

Ako funguje 300 kg automatický pohon hojdačky?

1. Spúšťací signál: Otvorenie dverí môže byť spustené rôznymi spôsobmi, ako sú infračervené alebo mikrovlnné senzory, ručné tlačidlá, systémy kontroly prístupu atď.

2. Spracovanie riadiaceho systému: Po prijatí signálu ovládač vyhodnotí vstup, overí, či sú splnené podmienky na otvorenie a vydá príkaz na aktiváciu systému pohonu.

3. Mechanické rameno poháňané motorom: Vysoko výkonný motor sa aktivuje a pomocou redukčného mechanizmu na výstup stabilného krútiaceho momentu uvedie mechanické rameno alebo spojovací systém do pohybu.

4. Proces otvárania dvierok: Mechanické rameno tlačí dvierka, aby sa otáčali okolo pántov a otvárali ich do vopred nastaveného uhla. Tento proces využíva mechanizmus „mäkkého štartu“, ktorý zabraňuje náhlym otrasom a zabezpečuje, že aj ťažké 300 kg dvere sa hladko otvoria.

5. Podržanie otvoreného stavu: Dvere zostanú v otvorenej polohe po určitú dobu, ktorá je nastaviteľná.

6. Proces automatického zatvárania: Riadiaci systém vydá príkaz na zatvorenie dverí; motor obráti smer a dvere sa pomaly zatvárajú, aby sa predišlo buchnutiu alebo nárazu, čím je zaistená bezpečná prevádzka aj pri ťažkých dverách.

Aké sú spôsoby inštalácie pre 300 kg automatický pohon krídlových dverí?

Vzhľadom na špecifické požiadavky na pohon ťažkých dverných panelov kladie 300 kg automatický pohon krídlových dverí vysoké nároky na inštalačné konštrukcie, rozloženie zaťaženia a priestorové usporiadanie. Existujú tri hlavné spôsoby inštalácie, z ktorých každý vyhovuje rôznym architektonickým podmienkam, typom dverí a požiadavkám na dizajn; počas fázy konzultácií projektu zanalyzujeme vašu konkrétnu situáciu a poskytneme odporúčania na mieru.

I. Typ spojenia s hornou montážou

Pre pohony krídlových dverí je to najbežnejší a najflexibilnejší spôsob inštalácie. Hlavná motorová jednotka sa montuje na stenu alebo nosník priamo nad hlavičkou dverí. K výstupnému hriadeľu motora sa na jednom konci pripája vysoko pevné spojovacie rameno, zatiaľ čo druhý koniec je zavesený na hornú časť krídla brány. Krídlo dverí sa otáča okolo svojich pôvodných pántov, čím sa eliminuje potreba výmeny existujúcich čapov dverí.

Výhody:

Vhodné pre renováciu: Nevyžaduje žiadnu úpravu podlahy, vďaka čomu je ideálny na modernizáciu existujúcich budov.

Jednoduchá údržba: Hlavná jednotka je odkrytá, čo umožňuje kontrolu a opravu bez odstránenia dvierok.

Nižšie náklady: Nevyžaduje žiadne vstavané komponenty ani zložité stavebné práce.

Požiadavky na inštaláciu:

Horná časť dverí musí byť vyrobená z plného betónu alebo ocele; rámovanie z tenkej ocele je prísne zakázané. Svetlá výška nad hlavou musí byť ≥ 2100 mm a montážne otvory pre závesné rameno musia byť predvŕtané v hornej časti krídla brány.

II. Typ s horným prevodom

Ak váš projekt vyžaduje vysokú presnosť alebo vysokú úroveň vzduchotesnosti, môžeme vám odporučiť tento spôsob inštalácie. Motor a redukčná prevodovka sú integrované do zostavy horného čapu. Dverové krídlo sa montuje pomocou špeciálnych nosných pántov osadených do horných a spodných otočných puzdier; motor priamo poháňa horný otočný hriadeľ, čím sa otáča celé krídlo brány.

Výhody:

Hladká prevádzka: Žiadne výkyvné spojovacie rameno zaisťuje, že krídlo brány zostáva stabilné a bez kývania.

Vynikajúca vzduchotesnosť: Bežne sa používa v čistých priestoroch a laboratóriách; v kombinácii s tesniacimi pásikmi dosahuje vysoký stupeň vzduchotesnosti.

Estetická jednoduchosť: Žiadne odhalené spojovacie rameno má za následok čistejší a efektívnejší vizuálny vzhľad.

Vynikajúce rozloženie zaťaženia: Hmotnosť dverí je rozdelená medzi horné a spodné čapy, čím sa predlžuje životnosť pántov.

Požiadavky na inštaláciu:

Vyžaduje vybudovanie nového dverného otvoru alebo kompletnú stavebnú renováciu existujúceho otvoru. V podlahe musí byť zapustená základová doska pre spodnú otočnú zásuvku a v hornej konštrukcii nosná oceľová doska. Samotné krídlo dverí vyžaduje na mieru vyrezaný centrálny otvor na umiestnenie horného otočného hriadeľa. K tejto metóde by sa malo pristupovať opatrne pri renovačných projektoch, ktoré zahŕňajú existujúce konštrukcie, a v takýchto prípadoch sa neodporúča.

III. Hydraulický systém v zemi

Predstavuje skryté riešenie navrhnuté pre špičkové komerčné prostredia a prostredia bez nadzemných konštrukčných prvkov. Hydraulický valec a motor sú integrované v kryte zabudovanom do zeme; posuvná tyč vyčnieva smerom nahor od podlahy, aby sa pripojila k spodnému okraju krídla dverí, čo spôsobuje, že sa dvere pri otváraní otáčajú smerom von zo základne.

Výhody:

Úplne skryté: Nad hlavou nie je prítomné žiadne viditeľné zariadenie, čím sa zachováva estetická integrita fasády budovy.

Vhodné pre konštrukcie bez lúčov: Ideálne pre priestory so sklenenými závesmi alebo zavesenými sadrokartónovými stropmi.

Vylepšený zmysel pre príležitosť: Často sa používa na vstupy do luxusných maloobchodných predajní, múzeí a súkromných víl na vytvorenie veľkého, slávnostného efektu.

Požiadavky na inštaláciu:

Povrch zeme si vyžaduje výkopové práce a práce pred zapustením; hotový povrch musí prejsť hydroizolačnou úpravou, aby sa zabránilo korózii spôsobenej nahromadením vody. V prípade poruchy je potrebné zdvihnúť prístupový kryt, aby sa vykonala údržba, čo môže byť pomerne nepohodlné. Okrem toho tento systém kladie prísne požiadavky na rovinnosť a rovinnosť podlahy. Ak váš projekt kladie obzvlášť vysokú prioritu na estetiku – a za predpokladu, že podmienky na mieste sú kompatibilné – tento spôsob inštalácie slúži ako vynikajúca voľba.

FAQ

Otázka: Aký je zásadný rozdiel v princípoch fungovania medzi 300 kg pohonom krídlových dverí a 150 kg modelom?

Odpoveď: Základná prevádzková logika je identická; redundancia hardvéru sa však výrazne líši.

Motor: Motor v 300 kg automatickom pohone krídlových dverí má vyšší výkon a hrubšie chladiče.

Materiál ozubeného kolesa: Jednotka s hmotnosťou 300 kg vyžaduje ozubené kolesá presne spracované výlučne z ocele, aby odolali obrovským šmykovým silám.

Sila pružiny: Pri vybavení funkciou zatvárania dverí je tlak vnútornej vratnej pružiny v pohone otočných dverí s hmotnosťou 300 kg 2 až 3-krát väčší ako pri štandardných jednotkách.

Otázka: Prečo sa rýchlosť otvárania pohonu krídlových dverí s hmotnosťou 300 kg javí ako relatívne nízka?

Odpoveď: Je to spôsobené riadením fyzickej kinetickej energie; ak by sa dvere s hmotnosťou 300 kg pohybovali príliš rýchlo, kinetická energia, ktorú generuje, by predstavovala značné bezpečnostné riziko.

Vysokovýkonné jednotky uprednostňujú prevádzkovú stabilitu pri vysokom krútiacom momente – pred samotnou rýchlosťou – aby sa zabezpečila schopnosť okamžitého zastavenia v ktoromkoľvek bode pohybu brány.
